Regelaars met schakelklok TK3:
De regelaar type TK3, voor 3 fasen motoren, schakelt door aansturing van een schakelklok.
Er zijn 2 typen regelaars beschikbaar: de ene schakelt tussen twee standen (dag of week) de andere tussen drie standen (dag en week).
Er wordt een klok toegepast welke beschikt over een automatische zomer / wintertijd aanpassing waardoor de regelaar het gehele jaar op de gewenste tijden blijft schakelen.
Technische gegevens:
| Netspanning: | 3 x 400 V ~ 50-60 Hz |
| Uitgangspanningen verlaagd toerental: | 140 - 160 - 180 - 200 V |
Programma overzicht:
| Artikelnummer* | Type | Belastbaarheid | Afmetingen (mm) |
| 000.780.040 | TK 3-4 2-standen | 4 A |

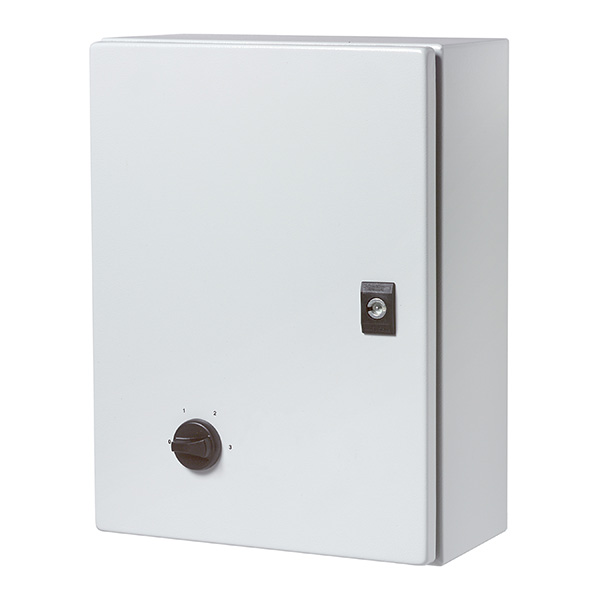

400 x 300 x 150 M  Metalen kast 400 x 300 x 150
|
| 000.780.070 | TK 3-7 2-standen | 7 A |
400 x 300 x 200 M Metalen kast 400 x 300 x 200
|
| 000.780.110 | TK 3-11 2-standen | 11 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.780.170 | TK 3-17 2-standen | 17 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| Artikelnummer* | Type | Belastbaarheid | Afmetingen (mm) |
| 000.790.040 | TK 3-4 3-standen | 4 A |
400 x 300 x 150 M Metalen kast 400 x 300 x 150
|
| 000.790.070 | TK 3-7 3-standen | 7 A |
400 x 300 x 200 M Metalen kast 400 x 300 x 200
|
| 000.790.110 | TK 3-11 3-standen | 11 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.790.170 | TK 3-17 3-standen | 17 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
M = Metalen behuizing
Documentatie:
| LET OP!!! De onderstaande schema's behoren tot de ouder versie van de TK met nummers 000.730.xxx en 000.740.xxx | |
| Schema's voor de nieuwe versie van de TK zijn beschikbaar op aanvraag | |
 |
Aansluitschema TK3. |
|
Hoofdstroomschema TK3 2-standen. |
|
Stuurstroomschema TK3 2-standen t/m 7A. |
|
Stuurstroomschema TK3 2-standen vanaf 11A. |
|
Hoofdstroomschema TK3 3-standen. |
|
Stuurstroomschema TK3 3-standen t/m 7A. |
|
Stuurstroomschema TK3 3-standen vanaf 11A. |
