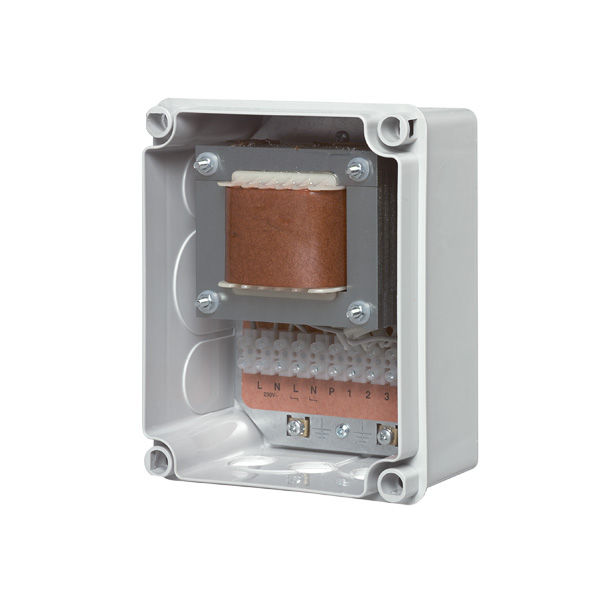

Regelaars type TM1:

De regelaar type TM1, voor 1 fase motoren, is handmatig te bedienen met een externe schakelaar naar keuze. De schakelaar kan op afstand van de schakelkast worden geplaatst.

Een transformator (met 5 aftakspanningen) bepaalt de spanning in elke stand van de schakelaar op afstand. Van belang is om na te gaan of de ventilator spanningsregelbaar is.

Technische gegevens:

Netspanning: 230 V ~ 50-60 Hz
Uitgangspanningen: 0 - 100 - 130 - 160 - 190 - 230 V voor toepassen bij centrifugaalventilatoren.
0 - 60 - 85 - 110 - 140 - 230 V voor toepassen bij axiaalventilatoren.

Programma overzicht:

Artikelnummer* Type Belastbaarheid Afmetingen (mm)

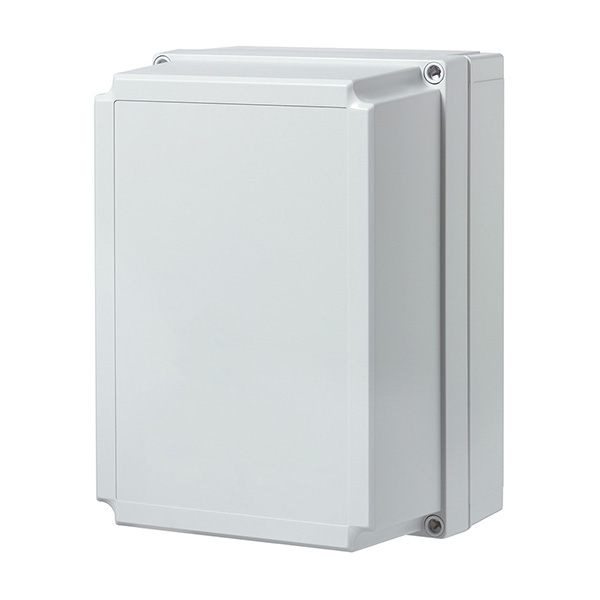

000.510.015 TM1-1,5 1,5 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.510.030 TM1-3 3 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.510.050 TM1-5 5 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.510.070 TM1-7 7 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.510.090 TM1-9 9 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.510.110 TM1-11 11 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150

K = Kunststof behuizing
M = Metalen behuizing

Documentatie:

PDF Aansluitschema TM1.
PDF Schema TM1.

* De eerste 3 cijfers in het artikelnummer is het bedrijfsspecifieke debiteurennummer. Dit nummer wordt u bij aanvraag van de prijslijst toegezonden.
