Regelaars type TM2

De regelaar type TM2, voor 1 fase motoren, is handmatig te bedienen met een schakelaar (stand 0 t/m 5) op de kast.

De regelaar is voorzien van een aansluiting voor een bedrijfscontact (gasklep of servomotor -230V / 0,5A).

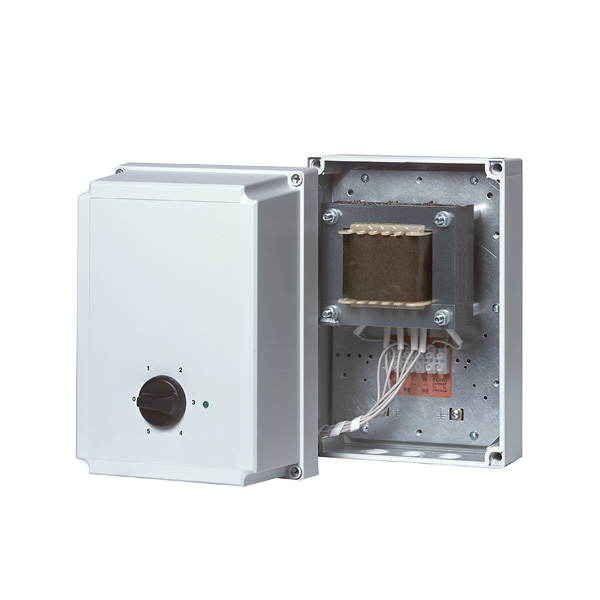

Een aftaktransformator bepaalt de spanning in elke stand. Van belang is om na te gaan of de motor (ventilator) spanningsregelbaar is.

Technische gegevens:

Netspanning: 230 V ~ 50-60 Hz
Uitgangspanningen: 0 - 100 - 130 - 160 - 190 - 230 V voor toepassen bij centrifugaalventilatoren.
Behuizing: spatwaterdicht IP54

Programma overzicht:

Artikelnummer* Type Belastbaarheid Afmetingen (mm)

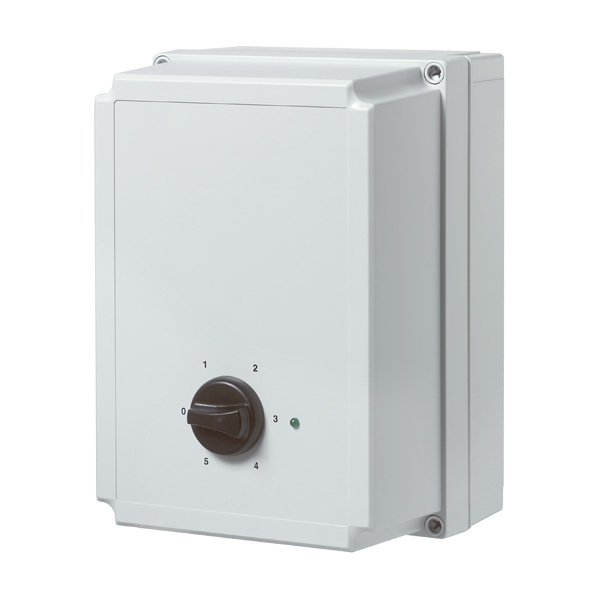

000.520.015 TM2-1,5 1,5 A 255 x 180 x 150 Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.520.030 TM2-3 3 A 255 x 180 x 150 Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.520.050 TM2-5 5 A 255 x 180 x 150 Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.520.070 TM2-7 7 A 255 x 180 x 150 Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.520.110 TM2-11 11 A 255 x 180 x 150 Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150

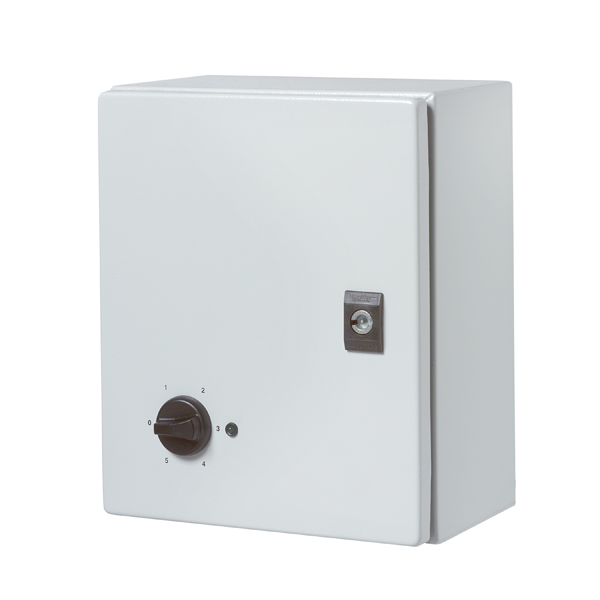

000.520.150 TM2-15 15 A 300 x 250 x 200 Foto metalen kast 300 x 250 x 200 Metalen kast 300 x 250 x 200

Documentatie:

PDF Aansluitschema TM2.
PDF Schema TM2.

* De eerste 3 cijfers in het artikelnummer is het bedrijfsspecifieke debiteurennummer. Dit nummer wordt u bij aanvraag van de prijslijst toegezonden.
