Regelaars type TME3

De regelaar type TME3, voor 3 fasen ventilatoren, is handmatig te bedienen met een externe schakelaar type WAO1435/13UP. De schakelaar kan op afstand van de schakelkast worden geplaatst.

In de stand ‘hand’ kan de spanning van de ventilatoren worden aangepast (stand 0 tot en met 5).

De regelaar is voorzien van een aansluiting voor een bedrijfscontact (230V / 0,5A) en een thermische motorbeveiliging (TK-TK). Als er geen gebruik wordt gemaakt van de TK dient deze te worden doorverbonden.

Na thermische uitval of na spanningsuitval moet de regelaar, door de schakelaar op de uit-stand te zetten, worden gereset.

Een aftaktransformator bepaalt de spanning in elke stand. Van belang is om na te gaan of de ventilator spanningsregelbaar is.

Technische gegevens:

Netspanning: 400 V ~ 50-60 Hz
Uitgangspanningen: 0 - 140 - 180 - 230 - 280 - 400 V voor toepassen bij centrifugaalventilatoren.
0 - 80 - 115 - 150 - 220 - 400 V voor toepassing bij axiaalventilatoren.
Behuizing: spatwaterdicht IP54

Programma overzicht:

Artikelnummer* Type Belastbaarheid Afmetingen (mm)

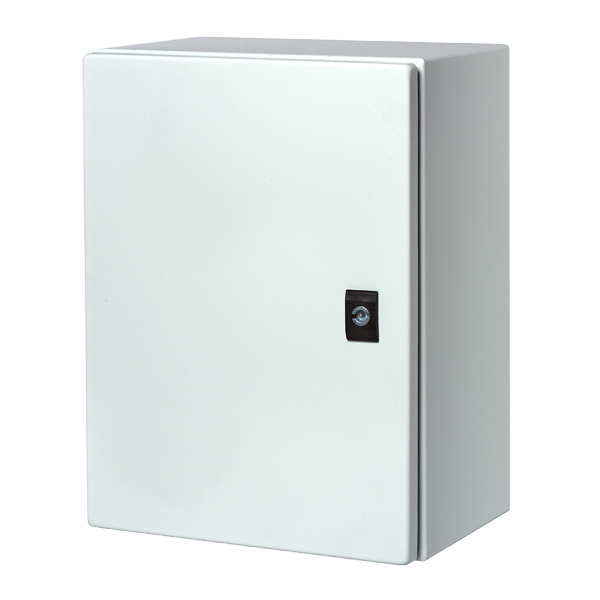

000.640.020 TME3-2 2 A 400 x 300 x 150 M Foto metalen kast 400 x 300 x 150 Metalen kast 400 x 300 x 150
000.640.030 TME3-3 3 A 400 x 300 x 150 M Foto metalen kast 400 x 300 x 150 Metalen kast 400 x 300 x 150
000.640.040 TME3-4 4 A 400 x 300 x 150 M Foto metalen kast 400 x 300 x 150 Metalen kast 400 x 300 x 150
000.640.070 TME3-7 7 A 400 x 300 x 200 M Foto metalen kast 400 x 300 x 200 Metalen kast 400 x 300 x 200
000.640.110 TME3-11 11 A 500 x 500 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.640.140 TME3-14 14 A 500 x 500 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.640.170 TME3-17 17 A 500 x 500 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.640.190 TME3-19 19 A 500 x 500 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.640.210 TME3-21 21 A 500 x 500 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200

M = Metalen behuizing

Documentatie:

PDF Aansluitschema TME3.
PDF Hoofdstroomschema TME3
PDF Stuurstroomschema TME3 t/m 7A.
PDF Stuurstroomschema TME3 vanaf 11A.

* De eerste 3 cijfers in het artikelnummer is het bedrijfsspecifieke debiteurennummer. Dit nummer wordt u bij aanvraag van de prijslijst toegezonden.
