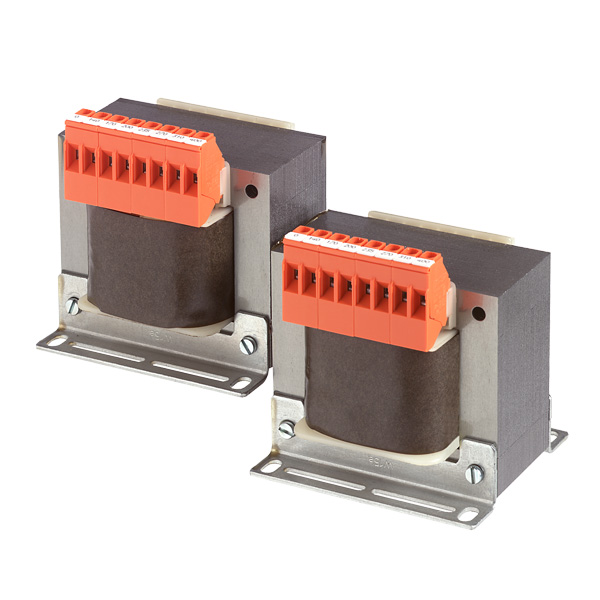

Inbouwtransformatoren type TR3

De inbouwtransformatoren type TR3 zijn aftaktransformatoren voor 3 fasen motoren. De transformatoren bestaan uit een set van twee stuks. De transformator heeft vijf aftakspanningen, heeft niet aanrakingsgevoelige aansluitklemmen en wordt geleverd op bevestigingsbeugels.

Van belang is om na te gaan of de ventilator spanningsregelbaar is.

Technische gegevens:

Netspanning: 400 V ~ 50-60 Hz
Uitgangspanningen: 0 - 140 - 180 - 230 - 280 - 400 V

Programma overzicht:

Artikelnummer* Type Belasting Afmetingen**(mm) Gewicht
A B C D E
000.830.030 TR3-3 3 A 90 70 118 86 120 3,5 kg
000.830.040 TR3-4 4 A 90 82 118 99 120 5,3 kg
000.830.050 TR3-5 5 A 90 103 118 119 120 6,8 kg

K = Kunststof behuizing
M = Metalen behuizing

Documentatie:

PDF Aafmetingenschets TR3.
PDF Aansluitschema TR3.

* De eerste 3 cijfers in het artikelnummer is het bedrijfsspecifieke debiteurennummer. Dit nummer wordt u bij aanvraag van de prijslijst toegezonden.
** Zie schets TR3
