Signaalgever type TC-ud
Met de TC-ud kan de ventilatie handmatig worden geregeld. De minimale uitgangsspanning kan worden ingesteld van 0V tot 2,5V. Het maximale is altijd 10V.
De uitstand kan worden ingesteld op minimumstand of uit. Bij minimumstand gaat de ventilatie niet uit maar blijft altijd op minimumstand draaien ook na uitschakelen. Is de uitstand op uit ingesteld dan gaat de ventilatie na uitschakelen helemaal uit.
TC-ud signaalgevers zijn geschikt voor EC ventilatoren die aangestuurd kunnen worden met een 0-10V signaal. In combinatie met een TM0-10V regelaar is de TC-ud geschikt voor spanningsregelbare AC ventilatoren.
Technische gegevens:
| Voeding: | 10V- 16V DC, 15 mA |
| Uitgang: | 0.15-10V |
| Minimum uitgang instelbaar: | 0,15-2,5V |
| DAC uitgang: | 256 stappen van 0,04V (8 bit) |
| Kerndiameter: | 24 - 18 AWG / 0.823 - 0.205 mm² |
| Omgevingstemperatuur: | -10°C t/m +50°C |
| Luchtvochtigheid: | 5-95% RV (niet condenserend) |
| Behuizing IP-classificatie: | IP 44, zone 2 |
| Behuizing kleur: | Venster RAL 7012 (donkergrijs), frame keuze wit RAL9010, keuze lichtgrijs RAL7035 |
| Behuizing (frame) matereriaal: | Kunststof (PC/ABS) |
| Bediening: | Handmatig met aanraakbediening |
Programma overzicht:
| Artikelnummer* | Type | Afmetingen (mm) |

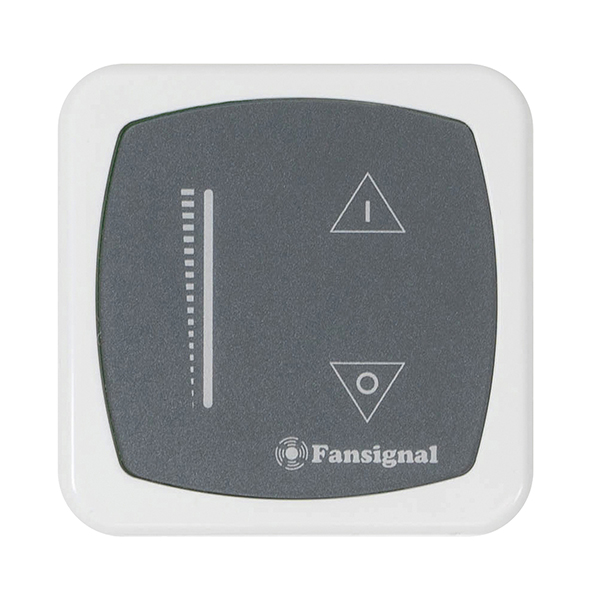

| 000.960.100 | TC-ud wit frame | 80 x 80 x 24 |

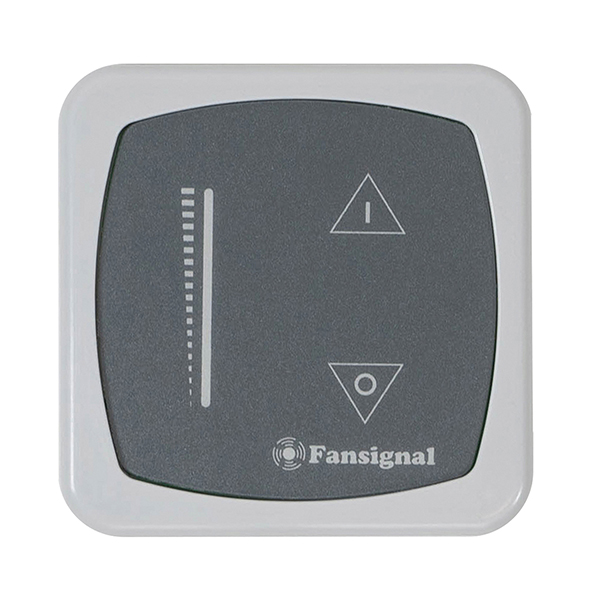

| 000.960.110 | TC-ud grijs frame | 80 x 80 x 24 |
Documentatie:
 |
Installatievoorschriften en richtlijnen TC. |
|
Handleiding TC-ud. |
