Regelaars type TM5
De regelaar type TM5, voor 1 fase motoren, is handmatig te bedienen met een schakelaar (stand 0 tm 5) op de kast.
De regelaar is voorzien van een aansluiting voor een bedrijfscontact (gasklep, servomotor of TL - 230V / 0,5A) en een contact om de thermische beveiliging van de ventilator aan te sluiten (TK-TK, potentiaalvrij).
Bij thermisch uitval en spanningsuitval handmatig resetten door schakelaar op de nul-stand te zetten.
Een aftaktransformator bepaalt de spanning in elke stand. Van belang is om na te gaan of de ventilator spanningsregelbaar is.
Technische gegevens:
| Netspanning: | 230 V ~ 50-60 Hz |
| Uitgangspanningen: | 0 - 100 - 130 - 160 - 190 - 230 V |
| Behuizing: | spatwaterdicht IP54 |
Programma overzicht:
| Artikelnummer* | Type | Belastbaarheid | Afmetingen (mm) |
| 000.550.015 | TM5-1,5 | 1,5 A |
255 x 180 x 150 K Kunststof kast 255 x 180 x 150
|
| 000.550.030 | TM5-3 | 3 A |
255 x 180 x 150 K Kunststof kast 255 x 180 x 150
|
| 000.550.050 | TM5-5 | 5 A |
255 x 180 x 150 K Kunststof kast 255 x 180 x 150
|
| 000.550.070 | TM5-7 | 7 A |
255 x 180 x 150 K Kunststof kast 255 x 180 x 150
|
| 000.550.090 | TM5-9 | 9 A |
255 x 180 x 150 K Kunststof kast 255 x 180 x 150
|
| 000.550.110 | TM5-11 | 11 A |
255 x 180 x 150 K Kunststof kast 255 x 180 x 150
|
| 000.550.150 | TM5-15 | 15 A |

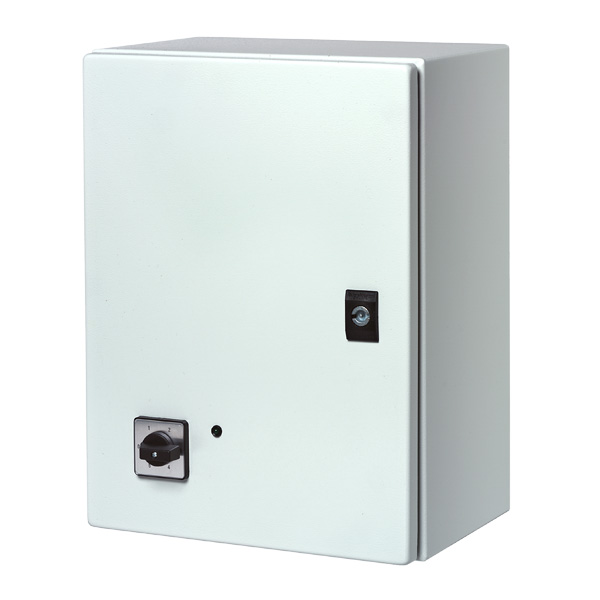

400 x 300 x 200 M  Metalen kast 400 x 300 x 200
|
| 000.550.200 | TM5-20 | 20 A |
400 x 300 x 200 M Metalen kast 400 x 300 x 200
|
K = Kunststof behuizing
M = Metalen behuizing
Documentatie:
 |
Aansluitschema TM5 |
|
Schema TM5 t/m 11A zonder print (nieuwe versie) |
|
Schema TM5 t/m 11A met print |
|
Schema TM5 vanaf 15A |
