Regelaars met schakelklok TK1:

De regelaar type TK1, voor 1 fase motoren, schakelt door aansturing van een schakelklok.

Er zijn 2 typen regelaars beschikbaar: de ene schakelt tussen twee standen (dag of week) de andere tussen drie standen (dag en week). De TK1 drie standen is alleen op aanvraag verkrijgbaar.

Er wordt een klok toegepast welke beschikt over een automatische zomer / wintertijd aanpassing waardoor de regelaar het gehele jaar op de gewenste tijden blijft schakelen.

Technische gegevens:

Netspanning: 230 V ~ 50-60 Hz
Uitgangspanningen verlaagd toerental: 100 - 115 - 130 - 145 V

Programma overzicht:

Artikelnummer* Type Belastbaarheid Afmetingen (mm)

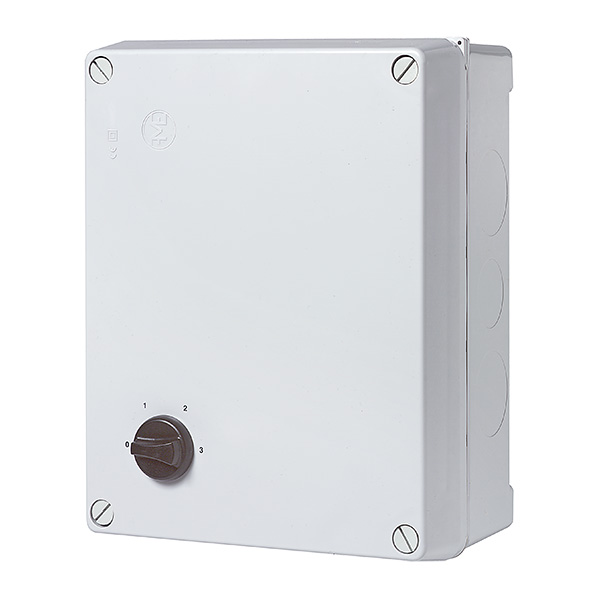

000.760.015 TK1-1,5 2-standen 1,5 A 325 x 252 x 136 K Foto kunststof kast 325 x 252 x 136 Kunststof kast 325 x 252 x 136
000.760.030 TK1-3 2-standen 3 A 325 x 252 x 136 K Foto kunststof kast 325 x 252 x 136 Kunststof kast 325 x 252 x 136
000.760.040 TK1-4 2-standen 4 A 325 x 252 x 170 K Foto kunststof kast 325 x 252 x 170 Kunststof kast 325 x 252 x 170
000.760.070 TK1-7 2-standen 7 A 325 x 252 x 170 K Foto kunststof kast 325 x 252 x 170 Kunststof kast 325 x 252 x 170
000.760.110 TK1-11 2-standen 11 A 325 x 252 x 170 K Foto kunststof kast 325 x 252 x 170 Kunststof kast 325 x 252 x 170
000.760.150 TK1-15 2-standen 15 A 500 x 400 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.760.200 TK1-20 2-standen 20 A 500 x 400 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200

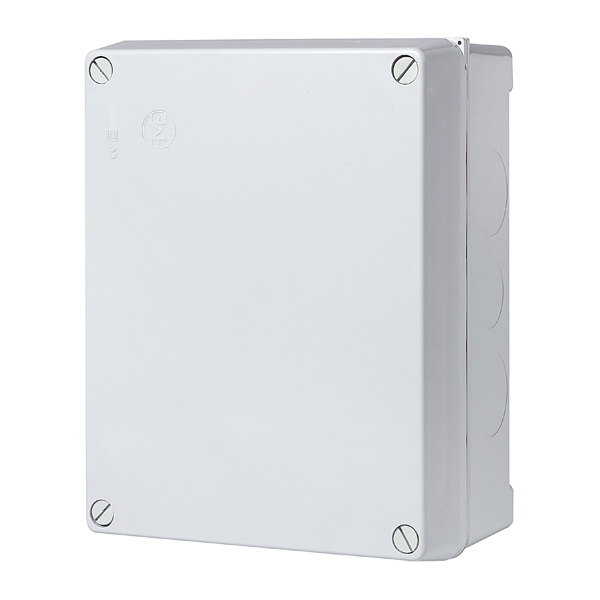

K = Kunststof behuizing
M = Metalen behuizing

Documentatie:

LET OP!!! De onderstaande schema's behoren tot de oude versie van de TK met nummers 000.710.xxx en 000.720.xxx
Schema's voor de nieuwe versie van de TK zijn beschikbaar op aanvraag
PDF Aansluitschema TK1.
PDF Schema TK1 2-standen t/m 7A.
PDF Hoofdstroomschema TK1 2-standen vanaf 11A.
PDF Stuurstroomschema TK1 2-standen vanaf 11A.
PDF Hoofdstroomschema TK1 3-standen.
PDF Stuurstroomschema TK1 3-standen.

* De eerste 3 cijfers in het artikelnummer is het bedrijfsspecifieke debiteurennummer. Dit nummer wordt u bij aanvraag van de prijslijst toegezonden.
