Regelaars type TMA2

De regelaar kan handmatig, met de schakelaar op de kast, of automatisch, met de thermostaat T55 (of potentiaalvrije contacten van bijvoorbeeld een klimaatcomputer), 1 fase ventilatoren regelen.

In de stand ‘hand’ kan de spanning naar de ventilatoren worden aangepast (stand 0 tot en met 5).

In de stand ‘auto’ kan de thermostaat op de gewenste temperatuur worden ingesteld. Vanaf de ingestelde temperatuur zal, afhankelijk van de omgevingstemperatuur, de benodigde ventilatorstand (stand 1 tot en met 5) worden toegepast.

De thermostaat kan op afstand van de regelaar worden geplaatst.

Na spanningsuitval moet de regelaar, door de schakelaar op de uit-stand te zetten, worden gereset.

Een aftaktransformator bepaalt de spanning in elke stand. Van belang is om na te gaan of de ventilator spanningsregelbaar is.

Technische gegevens:

Netspanning: 230 V ~ 50-60 Hz
Uitgangspanningen: 0 - 100 - 130 - 160 - 190 - 230 V voor toepassen bij centrifugaalventilatoren.
0 - 60 - 85 - 110 - 140 - 230 V voor toepassen bij axiaalventilatoren.
Behuizing: spatwaterdicht IP54

Programma overzicht:

Artikelnummer* Type Belastbaarheid Afmetingen (mm)

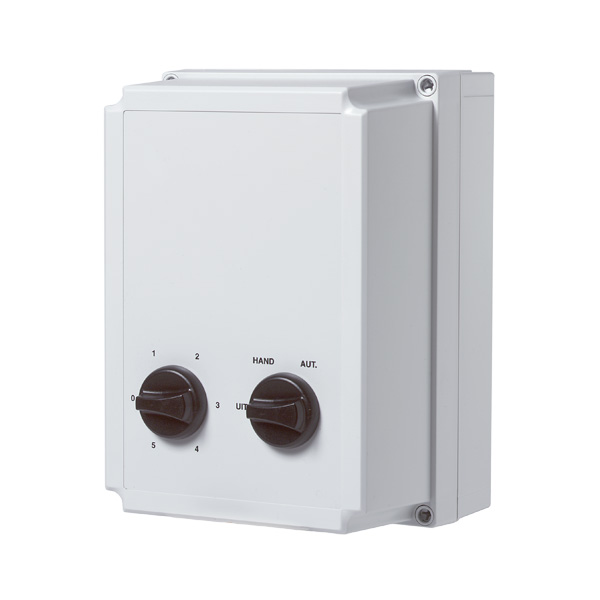

000.620.030 TMA2-3 3 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.620.050 TMA2-5 5 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.620.070 TMA2-7 7 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.620.110 TMA2-11 11 A 255 x 180 x 150 K Foto kunststof kast 255 x 180 x 150 Kunststof kast 255 x 180 x 150
000.620.150 TMA2-15 15 A 400 x 300 x 200 M Foto metalen kast 400 x 300 x 200 Metalen kast 400 x 300 x 200
000.620.200 TMA2-20 20 A 400 x 300 x 200 M Foto metalen kast 400 x 300 x 200 Metalen kast 400 x 300 x 200

K = Kunststof behuizing
M = Metalen behuizing

Documentatie:

PDF Aansluitschema TMA2.
PDF Schema TMA2 t/m 11A.
PDF Hoofdstroomschema TMA2 vanaf 15A.
PDF Stuurstroomschema TMA2 vanaf 15A.

* De eerste 3 cijfers in het artikelnummer is het bedrijfsspecifieke debiteurennummer. Dit nummer wordt u bij aanvraag van de prijslijst toegezonden.
