Regelaars type TM3
De regelaar type TM3, voor 3 fasen motoren, is handmatig te bedienen met een schakelaar (stand 0 t/m 5) op de kast.
De regelaar is voorzien van een aansluiting voor een bedrijfscontact (gasklep, servomotor of TL - 230V / 0,5A) en een contact om de thermische beveiliging van de motor (ventilator) aan te sluiten (TK-TK, potentiaalvrij). Als er geen gebruik wordt gemaakt van de TK dient deze te worden doorverbonden. Ook de transformator is thermisch beveiligd.
Na thermisch aanspreken van de motor (ventilator) of van de beveiliging van de transformator maar ook na spanningsuitval zal de regelaar uitvallen. Dan dient u de regelaar, door de schakelaar op de nul-stand te zetten, te resetten.

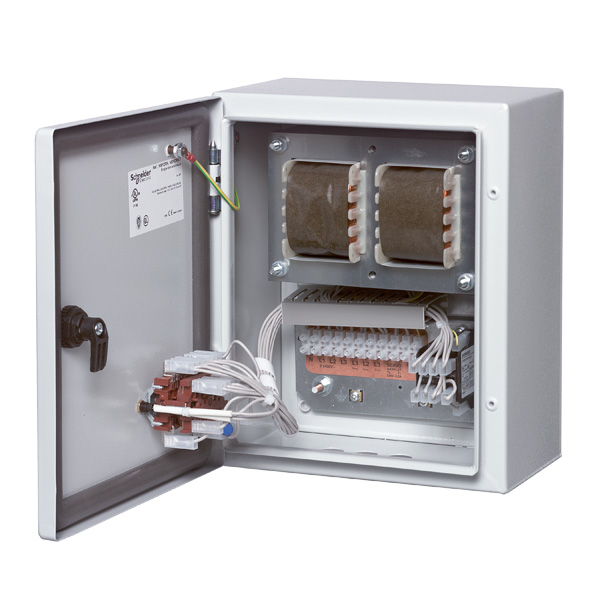

Een aftaktransformator (in open V schakeling) bepaalt de spanning in elke stand. Van belang is om na te gaan of de motor (ventilator) spanningsregelbaar is.
Technische gegevens:
| Netspanning: | 400 V ~ 50-60 Hz |
| Uitgangspanningen: | 0 - 140 - 180 - 230 - 280 - 400 V |
| Behuizing: | spatwaterdicht IP54 |
Programma overzicht:
| Artikelnummer* | Type | Belastbaarheid | Afmetingen (mm) |
| 000.530.030 | TM3-3 | 3 A |

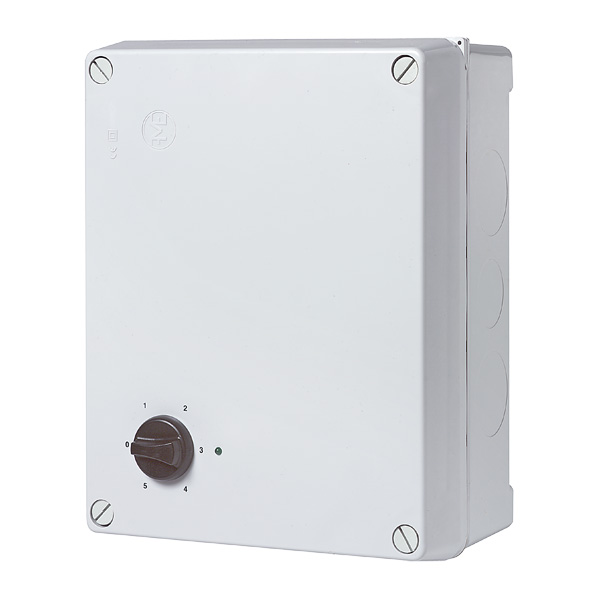

325 x 252 x 136 K  Kunststof kast 325 x 252 x 136
|
| 000.530.040 | TM3-4 | 4 A |
300 x 250 x 150 M  Metalen kast 300 x 250 x 150
|
| 000.530.050 | TM3-5 | 5 A |
300 x 250 x 150 M Metalen kast 300 x 250 x 150
|
| 000.530.060 | TM3-6 | 6 A |
300 x 250 x 150 M Metalen kast 300 x 250 x 150
|
| 000.530.070 | TM3-7 | 7 A |
300 x 250 x 150 M Metalen kast 300 x 250 x 150
|
| 000.530.110 | TM3-11 | 11 A |
400 x 300 x 200 M  Metalen kast 400 x 300 x 200
|
| 000.530.140 | TM3-14 | 14 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.530.170 | TM3-17 | 17 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.530.190 | TM3-19 | 19 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.530.210 | TM3-21 | 21 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| De TM3 is ook verkrijgbaar zonder nul: | |||
| 000.531.030 | TM3-3 ZN | 3 A |
325 x 252 x 136 K Kunststof kast 325 x 252 x 136
|
| 000.531.040 | TM3-4 ZN | 4 A |
300 x 250 x 150 M Metalen kast 300 x 250 x 150
|
| 000.531.050 | TM3-5 ZN | 5 A |
300 x 250 x 150 M Metalen kast 300 x 250 x 150
|
| 000.531.060 | TM3-6 ZN | 6 A |
300 x 250 x 150 M Metalen kast 300 x 250 x 150
|
| 000.531.070 | TM3-7 ZN | 7 A |
300 x 250 x 150 M Metalen kast 300 x 250 x 150
|
| 000.531.110 | TM3-11 ZN | 11 A |
400 x 300 x 200 M Metalen kast 400 x 300 x 200
|
| 000.531.140 | TM3-14 ZN | 14 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.531.170 | TM3-17 ZN | 17 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.531.190 | TM3-19 ZN | 19 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
| 000.531.210 | TM3-21 ZN | 21 A |
500 x 400 x 200 M Metalen kast 500 x 400 x 200
|
K = Kunststof behuizing
M = Metalen behuizing
Documentatie:
 |
Aansluitschema TM3. |
|
Schema TM3 t/m 7A. |
|
Schema TM3 t/m 7A zonder nul. |
|
Schema TM3 11A en 14A. |
|
Schema TM3 11A en 14A zonder nul. |
|
Schema TM3 17A, 19A en 21A. |
|
Schema TM3 17A, 19A en 21A zonder nul. |
