Regelaars type TMA3

De regelaar kan handmatig, met de schakelaar op de kast, of automatisch, met een thermostaat (of potentiaalvrije contacten van bijvoorbeeld een klimaatcomputer), 3 fasen spanningsregelbare ventilatoren regelen.

In de stand ‘hand’ kan de spanning van de ventilatoren worden aangepast (stand 0 tot en met 5).

In de stand ‘auto’ kan de thermostaat T55 op de gewenste temperatuur worden ingesteld. Vanaf de ingestelde temperatuur zal, afhankelijk van de omgevingstemperatuur, de benodigde ventilatorstand (stand 1 tot en met 5) worden toegepast.

De thermostaat kan op afstand van de regelaar worden geplaatst.

De regelaar is voorzien van een aansluiting voor een bedrijfscontact (230V / 0,5A) en een thermische motorbeveiliging (TK-TK). Als er geen gebruik wordt gemaakt van de TK dient deze te worden doorverbonden.

Na thermische uitval of na spanningsuitval moet de regelaar, door de schakelaar op de uit-stand te zetten, worden gereset.

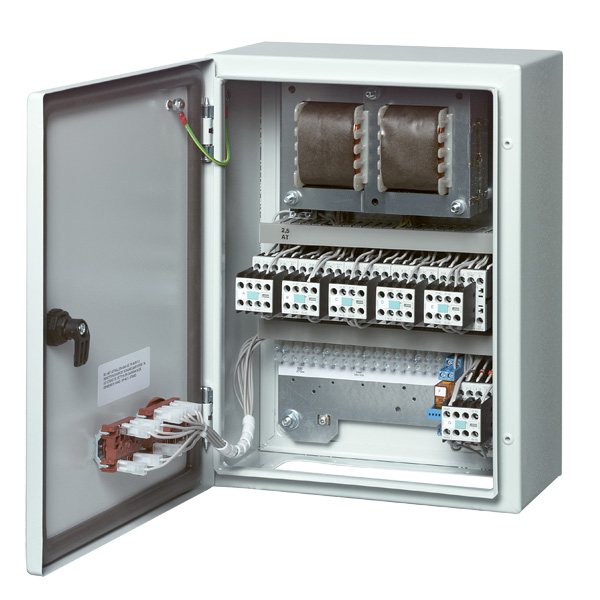

Een aftaktransformator bepaalt de spanning in elke stand. Van belang is om na te gaan of de ventilator spanningsregelbaar is.

Technische gegevens:

Netspanning: 400 V ~ 50-60 Hz
Uitgangspanningen: 0 - 140 - 180 - 230 - 280 - 400 V voor toepassen bij centrifugaalventilatoren.
0 - 80 - 115 - 150 - 220 - 400 V voor toepassing bij axiaalventilatoren.
Behuizing: spatwaterdicht IP54

Programma overzicht:

Artikelnummer* Type Belastbaarheid Afmetingen (mm)

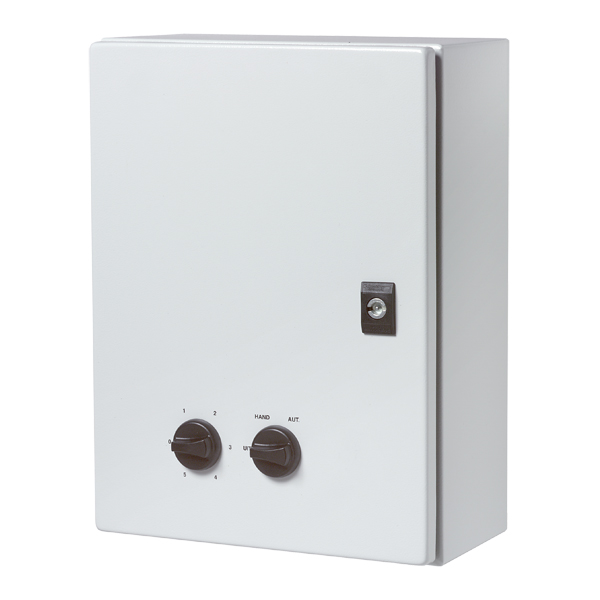

000.630.030 TMA3-3 3 A 400 x 300 x 150 M Foto metalen kast 400 x 300 x 150 Metalen kast 400 x 300 x 150
000.630.040 TMA3-4 4 A 400 x 300 x 150 M Foto metalen kast 400 x 300 x 150 Metalen kast 400 x 300 x 150
000.630.070 TMA3-7 7 A 400 x 300 x 200 M Foto metalen kast 400 x 300 x 200 Metalen kast 400 x 300 x 200
000.630.110 TMA3-11 11 A 500 x 400 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.630.140 TMA3-14 14 A 500 x 400 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.630.170 TMA3-17 17 A 500 x 400 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.630.190 TMA3-19 19 A 500 x 400 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200
000.630.210 TMA3-21 21 A 500 x 400 x 200 M Foto metalen kast 500 x 400 x 200 Metalen kast 500 x 400 x 200

K = Kunststof behuizing
M = Metalen behuizing

Documentatie:

PDF Aansluitschema TMA3.
PDF Hoofdstroomschema TMA3
PDF Stuurstroomschema TMA3 t/m 7A.
PDF Stuurstroomschema TMA3 vanaf 11A.

* De eerste 3 cijfers in het artikelnummer is het bedrijfsspecifieke debiteurennummer. Dit nummer wordt u bij aanvraag van de prijslijst toegezonden.
